Bender pipa CNC

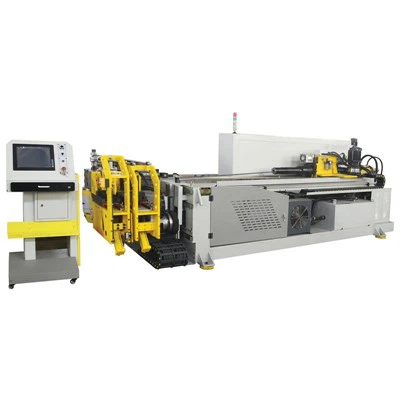

DW38CNC-MTBRL HEAD Tunggal Pipa tiga dimensi Hidraulik Bender dikendalikan oleh komputer mikro. Tiga sumbu sudut, pemberian makan dan pembengkokan digerakkan oleh motor servo. Tampilan subtitle Cina dan Inggris dan operasi dialog man-mesin dapat menekuk perlengkapan pipa tiga dimensi pada sudut mana pun. Itu mengadopsi penjepit pipa pneumatik. Ini adalah bender pipa presisi tinggi.
Instruksi Mesin Bending Pipa CNC
Mesin Bending Pipa CNC mencari keunggulan pada aspek kontrol.
Karakteristiknya seperti berikut:
Inti dari sistem kontrol DW-CNC adalah komputer industri. Ini adalah sistem kontrol lentur pipa sepenuhnya otomatis berdasarkan arsitektur kontrol gerak terbuka dan sistem operasi Windows.
Desain sistem adalah kesederhanaan dan kenyamanan. Antarmuka sederhana dan jelas.
Antarmuka utama dirancang sesuai dengan modul fungsi yang berbeda, pengguna dapat dengan mudah menjalani dan beroperasi: parameter mesin, input menggambar, pemrograman, operasi manual, operasi otomatis, diagnosis dan bantuan sistem.
Deskripsi model DW-CNCMTSR:
DW adalah lentur tunggal
CNC penuh otomatis
HT adalah hidrolik
MT adalah motor servo
SR adalah satu lapis die
Dr adalah dua lapis die
MR adalah multi-layer die
Parameter Teknologi Utama
|
|
Unit |
|
|
Max Round Tube Baja Ringan |
Mm |
Φ38.1´2 |
|
baja tahan karat |
Mm |
Φ38´1.2 |
|
Bending Radius (CLR) |
Mm |
25~100 |
|
Diameter spindel |
Mm |
Φ40 |
|
Stroke klem |
Mm |
110 |
|
TekananUbah cetakanStroke |
Mm |
1000 |
|
Stroke geser pengikut |
Mm |
150 |
|
Slide pengikutPanjang |
Mm |
500 |
|
Stroke mandrel |
Mm |
60 |
|
Sudut Bending Max |
Deg |
190 |
|
PanjangdariRoda mati untuk dijepit |
Mm |
2600 |
|
Panjang dari roda mati ke mandrel |
Mm |
3850 |
|
Diameterpengangkutanlengan baju |
Mm |
Φ28 |
|
Tinggi kerja |
Mm |
1200 |
|
Tinggi centreline perkakas |
Mm |
50~160 |
|
DiameterUjung spindel |
Mm |
Φ160 |
|
Difensi r |
Mm |
Kurang dari atau sama dengan 50 |
|
Ubah stroke cetakan |
Mm |
Kurang dari atau sama dengan 75 |
|
Jarak cetakan |
Mm |
Kurang dari atau sama dengan 40'3 |
|
Kecepatan Membungkuk |
Deg/detik |
300 |
|
Keakuratan pembengkokan |
Deg |
±0.1 |
|
Kecepatan makan |
mm/s |
942 |
|
Keakuratan pemberian makan |
mm |
±0.1 |
|
Kecepatan rotasi |
Deg/detik |
375 |
|
Akurasi rotasi |
Deg |
±0.1 |
|
Kecepatan bergerak vertikal |
mm/s |
100 |
|
Keakuratan pemindahan vertikal |
Mm |
±0.1 |
|
Kecepatan bergerak horizontal |
mm/s |
133 |
|
Keakuratan bergerak horizontal |
Mm |
±0.1 |
|
Horizontal bergerak dan mengubah kecepatan cetakan |
mm/s |
200 |
|
Keakuratan cetakan bergerak horizontal dan ganti |
Mm |
±0.1 |
|
Daya motor hidrolik |
KW |
3 |
|
Total motor |
KW |
20 |
|
Tekanan kerja |
Batang |
120 |
|
Kapasitas tangki minyak |
L |
135 |
|
Lebar mesin |
Mm |
1050 |
|
Tinggi mesin |
Mm |
1500 |
|
Panjang mesin |
Mm |
4450 |
|
Berat mesin |
Kg |
2000 |
