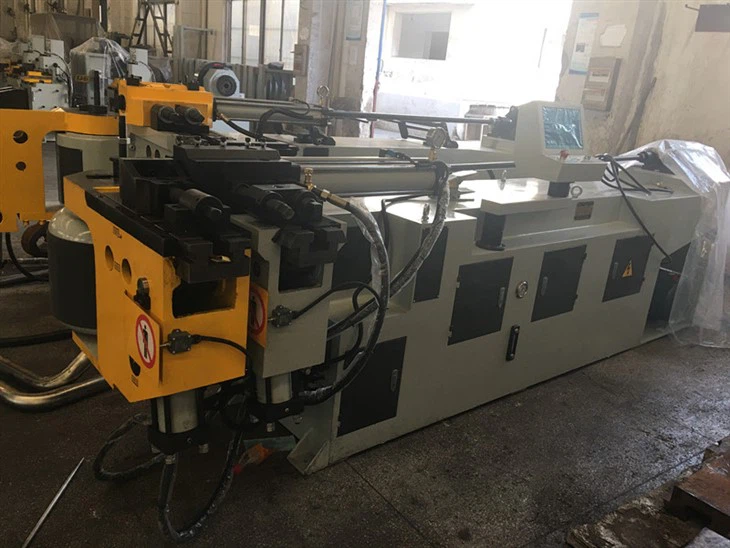

Mesin Bending Pipa Tembaga

Model mesin	Unit	DW89NCB
Max Round Tube Baja Ringan	mm	89x6
Bar padat	mm	40
Radius Min/Max Bend	Mm	50-450
Diameter spindel	Mm	100
Stroke klem	Mm	100
Stroke geser tekanan	Mm	100
Stroke geser pengikut	Mm	620
Stroke Mandrell	Mm	200
Maks Tikungan Sudut	Deg	190
Panjang maksimal di atas mandrel	Mm	3200
Kekuatan total	KW	15
Tekanan hidrolik	Batang	120
Kapasitas tangki hidrolik	L	600
Panjang mesin	Mm	4460
Lebar mesin	Mm	1300
Tinggi mesin	Mm	1300
Berat mesin	Kg	4400





1. Instalasidari menyisipkan

Pasang sisipan pada cetakan lentur, pasang baut yang tetap, kemudian permukaan alur halus, dan bagian koneksi tanpa memo abnormal dan celah.



2 Instalasicetakan lentur

Longgarkan mur pada cetakan lentur, dan pasang cetakan lentur yang diperlukan dan kencangkan mur



3 pemasanganmenjepit cetakan

Longgarkan mur pada cetakan penjepit, pasang cetakan penjepit baru dan sesuaikan sebagai berikut:

A. Longgarkan baut yang dipasang pada cetakan penjepit, tekan"Penjepit"sampai menjepit cetakan dan sisipan memiliki sedikit ruang

B. Penyesuaian ketinggian cetakan klem, membuat pusatnya konsisten dengan pusat sisipan, dan kemudian kencangkan mur pengikat.

C. tekan"Penjepit", kencangkan mur pengikat pada cetakan penjepit

D tekan"- klem", cetakan penjepit kembali, dan kemudian putar mur pengikat penjepit untuk 1/4-2/4circle, dan kencangkan mur sesuaikan mur



4. Instalasi oF cetakan geser

A. Tanpa perangkat dorong, cetakan geser dapat menggunakan tipe biasa. Dorong slide di sepanjang alur slide, jika tidak ada blok, kencangkan pegas.

B. Dengan perangkat push, temukan di antara dorongan dan alur slide. Kencangkan mur penyesuaian pada cetakan slide push yang sama dengan cetakan penjepit



5.Pemasangan silinder mandrel

A. Putar mandrel ke baut mandrel, sesuaikan ke posisi yang tepat, lalu perbaiki mandrel dan mur.

B. Longgarkan baut silinder oli Mandrel.

C. Pindahkan jari di kursi silinder mandrel, untuk membuatnya sama dengan jari -jari cetakan lentur

D. kencangkan sekrup di dasar silinder mandrel



6. Menginstaldari wiper mould

Instal cetakan wiper pada pemegang cetakan wiper menurut "Gambar 7-1", dan sesuaikan sekitar 1 derajat -2 derajat.





1. Jaga mesin dan tanah bersih dan rapi.

2. Tekanan mesin tidak dapat melampaui ekstremitasnya.

3. Lumasi bagian yang dapat dipindahkan dalam waktu.

4. Jaga agar fasilitas pendingin oli Operasi bebas kegagalan.

5. Periksa ketinggian tanda minyak; itu harus di 2/3 lokasi jangkauan penuh.

6. Gunakan kain kering untuk menggosok mesin setelah menghentikannya sebelum pulang kerja.
